宜昌市第二中学运动场有面板加筋土挡墙

2020-11-24 00:00:00
详细介绍:





项目说明:宜昌市新二中操场加筋土挡墙,本方案顶部为学校篮球场,该边坡为滑坡体。拟采用抗滑桩处理地基滑坡。抗滑桩处理完毕后,桩顶仍有8m高差,若修建桩板墙,需增加底部抗滑桩深度及直径。若修建重力式挡墙,这需双排桩作为重力式挡墙的承台。以上两种方案造价太高。

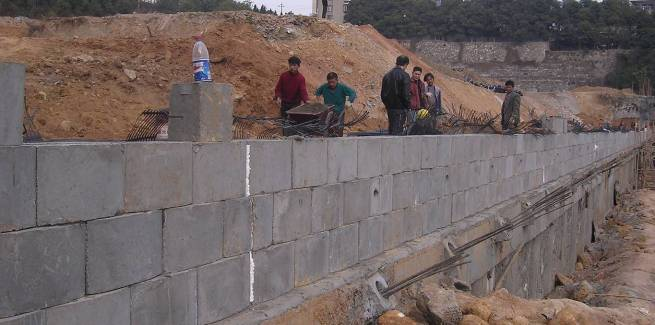

解决方案:采用面板式加筋土挡墙,加筋土挡墙底部采用单排抗滑桩,桩顶采用冠梁连接并采用锚索加强冠梁强度,面板采用长方形型预制块,预制块厚度25cm,在每块预制块中埋深土工格栅,用于与加筋土主筋连接。面板直接码砌在抗滑桩冠梁基础上,挡墙Z大高度8m,坡率1:0.05。

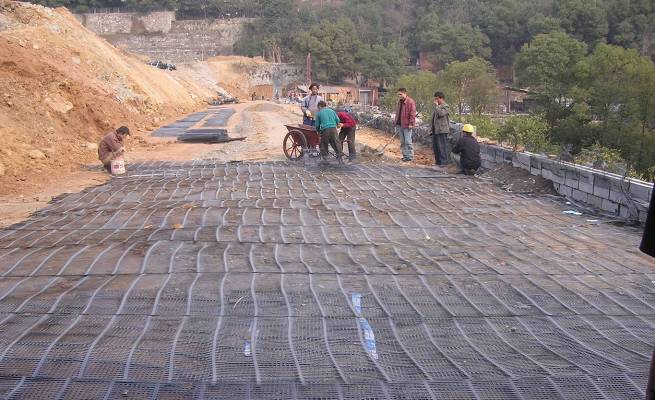

用料:RS 90KN HDPE单向格栅,用量43000平方
